一、產品簡介：

懸垂線夾在架空輸電線路中起著固定導線的關鍵作用，其出口角的性能直接影響導線的安全運行。為準確檢測懸垂線夾出口角相關性能，特設計了一款懸垂線夾出口角試驗機，該試驗機是我公司根據DL/T756-2023《懸垂線夾》標準設計的，用于測試懸垂線夾在特點角度先承受負荷能力的專業設備。

該試驗機通過模擬懸垂線夾在架空輸電線路中的實際工作狀態，通過對懸垂線夾施加不同方向和大小的負荷，來測定其在不同角度下的承載能力，用于檢測在各種復雜環境和負荷條件下懸垂線夾能否保持穩定。

執行標準：

DL/T756-2023《懸垂線夾》

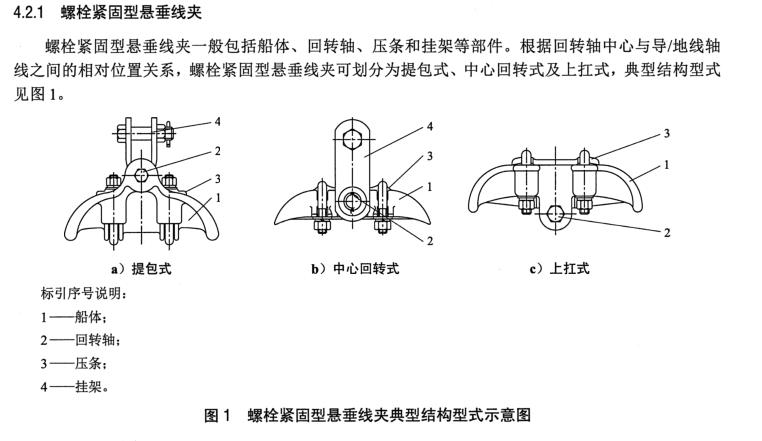

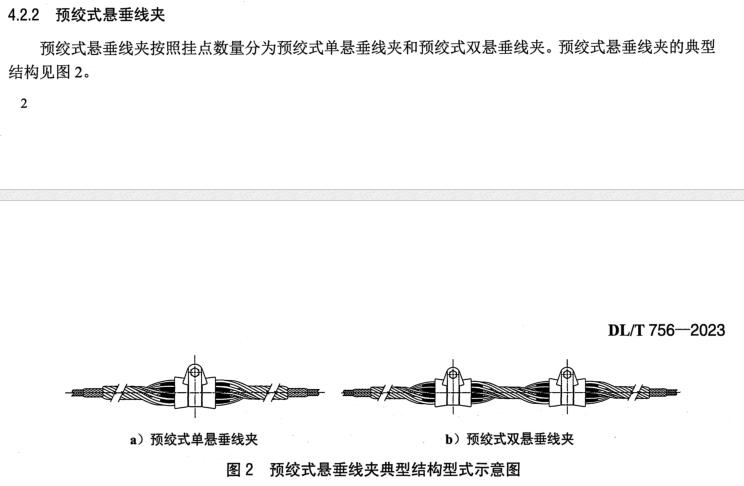

二、該試驗機可做懸垂線夾類型：

三、性能特點　

1、主機：機體采用臥式結構，并設有軸向龍門框架，整體采用鋼板焊接精加工而成，試驗負荷加載動力源采用單出桿雙作用伺服缸，通過前后夾頭座、油缸及前橫梁組成系統主結構；

2、高精度拉壓式負荷傳感器測力，光電編碼器測量位移，高度精度姿態測量陀螺儀測量角度。

3、后夾頭座采用可調式移動橫梁進行試驗空間有級調整；

4、采用伺服控制技術，具有試驗力、位移等閉環控制回路，可分級進行加載。微機自動采集數據，并進行數據處理。

5、主機外形在滿足臥式拉力試驗機的設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美統一。

6、專用試驗附具（可單獨設計其它裝夾附具）方便可靠?？筛鶕?jù)不同種類、不同規格的試樣選配附具。

四、技術指標：

1、T軸最大載荷：600KN

2、測量精度：±1%

3、加載速率：5-50KN/min

4、P軸向最大載荷：200KN

5、力值精度：±1%

6、角度測量范圍：0-27°

7、角度測量精度：±0.05°

8、適用導線范圍：φ4-50mm

9、適用線夾高度：25-490mm

10、預留空間高度：≥600mm

11、電源：380V/220V  50HZ

12、設備主機尺寸：約4200*1200*1850mm

13、控制柜尺寸（長*寬*高）：約1180*700*960mm
