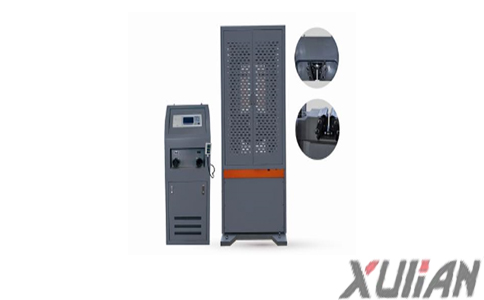

數顯式60T液壓萬能試驗機

液壓萬能試驗機用于各種金屬材料的拉伸、壓縮、彎曲及剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構...

產品詳情

一、簡介
數顯式液壓萬能試驗機適應標準：GB/T3159-2008《液壓式萬能試驗機》，GB/T228-2002《金屬材料室溫拉伸試驗方法》等。
本試驗機利用液壓加荷，數顯控制儀顯示試驗結果,操作方便，試驗讀數準確可靠，用于各種金屬材料的拉伸、壓縮、彎曲及剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構件的多種性能試驗。本機采用油缸下置式、高度低、重量輕，尤其適用于工程施工部門。
1、在測力計外殼內裝有柱塞式高壓油泵，由電動機帶動，運轉時動作平穩及音響正常。拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間。
2、下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3、本機液壓系統主要由測力計外面油閥手柄控制，操作方便保證an全。
4、本機有加荷速度顯示功能，能實現試樣要求的加荷速度，操縱部分及指示部分高度適當，便于試驗者進行操作與觀察。
5、本機預留有聯網和升級接口,根據用戶需要可升級為伺服式,是更新?lián)Q代的理想產品。
一、 技術參數

名稱	參數
型號	WES-600B
zui大試驗力	600KN
試驗機的示值精度	1級
拉伸夾頭間zui大間距	600
兩絲杠間有效距離	470
扁試樣夾持厚度	0-30
扁試樣夾持的zui大寬度	90
圓試樣夾持直徑	Φ0-Φ40
上下壓板間zui大距離	530
上下壓板尺寸	204*204
彎曲試驗時兩支點間距離	30-300
彎曲試驗時支滾zui大寬度	140
彎曲試驗zui大高度	100
工作活塞直徑*行程	Φ170*200
工作臺上升速度（mm/min）	0-80
移動橫梁升降速度（mm/min）	240
整機功率	2.0
夾頭加緊方式	手動/液壓
拉伸鉗口形式	開口
油箱柜尺寸	655574
油箱柜重量	200
主機尺寸	8505802200
主機重量	2300

三、液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
