XLTH-12Q手扳葫蘆測試臺

一、產品描述及用途

  手扳葫蘆測試臺是由濟南旭聯儀器設備有限公司設計專用測試手扳葫蘆性能的測試臺，其目的在于當手扳葫蘆使用一定的時間后，對于手扳葫蘆的安全狀態無法預知，故依據國標要求進行使用性能的測試檢驗，能通過規范的拉力試驗，可以系統性排除此類手扳葫蘆的安全風險，降低安全事故的發生率。

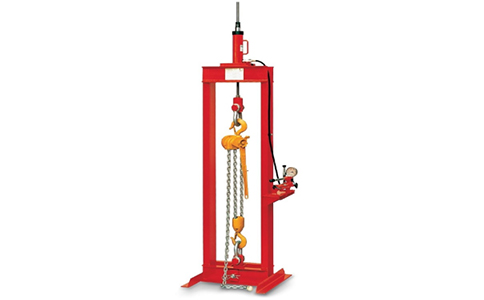

（機型參照圖）

本測試臺結構設計有足夠的安全校驗的空間，安全、可靠性高，適用于工廠、礦山、建筑工地、碼頭、船舶重工等用多類檢測試驗場景進行安全檢驗測試。

二、技術參數

1、設備型號：XLTH-12Q

2、最大測試手扳葫蘆型號：12T

4、力最小顯示分辨力 ：0.1kg

5、加載速率：1~100mm/min可調

6、控制方式：電動

7、動能加載方式：蓄能動力

6、電源電壓：380V/50Hz

三、主要特點

本測試臺由鋼質測試架和測試配重系統組成，鋼質測試架包括底座，底座上裝有下測試吊耳，底座上設有兩根垂直支撐梁，每根垂直支撐梁各設有斜支撐筋，兩根垂直支撐梁的頂端之間設有水平掛梁，垂直支撐梁、斜支撐梁和水平掛梁均為槽鋼，水平掛梁中間設有主測試吊耳，主測試吊耳下方鏈接有帶掛鉤的電子拉力計，水平掛梁一端設有副測試吊耳。

1．采用門式框架結構，具有穩定性高，堅固耐用易操作等優點。

2．配有液晶顯示電子拉力計，更好顯示校驗葫蘆起重拉力。

3．配有蓄能裝置，無需人工施加載荷，減少試驗人員勞動，提高檢測效率。

4．配有專用控制箱，采用按鍵點控按鈕，方便試驗人員操作。

5．可根據試驗要求要求設置升降次數值。

6．可設置電機動作頻率，調整載荷施加次數；

7． 配置雙試驗工位，更實用合理，滿足檢驗需要。

四、設備主要配置

1. 測試臺主架                        1臺

2. 液晶電子拉力計                    2只

3. 電控箱                            1套

4. 液壓系統                          1套

5. 傳動電機                          2套

6. 蓄能裝置                          1套

7. 測試工裝及吊鉤                    2套
