抗拔試驗方法
1試驗儀器安裝
2試驗儀器技術要求
3加荷方法

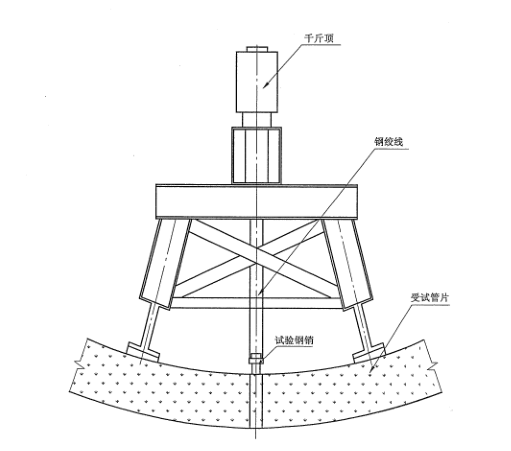

將拉力螺桿旋入管片灌漿螺栓套中，再將管片置于拉力架里，并使螺桿與拉力架用螺絲連接后，整體放置在支承架上，支承架承托著管片兩側，當千斤頂軸心升起時，拉力架帶動螺桿向下拉，拉力螺桿通過螺栓套內螺牙傳遞力帶動螺栓套向外拉拔，以測試灌漿孔螺栓套的zui大抗拔力。
4試驗方案
1.將管片平穩安放在試驗架上，將拉力螺栓桿旋入灌漿孔中；
2.將拉力螺栓桿用鋼絞線與千斤頂連接；
3.安裝測量傳感器，開始加載測試；
5在拉力架下方安放2個行程為50mm的百分表，當螺栓套受力時，百分表的讀數顯示螺桿的位移量；當百分表讀數突然增大，壓力不再上升，說明螺栓套對拉力螺桿的嵌裹力或混凝土對螺栓套及拉力螺桿的握裹力已被破壞。
6荷載分級和持續時間
采用分級加荷方式。當荷載小于正常使用短期荷載檢測值時，每級荷載為該荷載載值的20%；當荷載大于該短期荷載值時，每級荷載為該荷載值的10%；當荷載接近承載力荷載檢驗值時，每級荷載為承載力檢驗荷載設計值的5%；每級恒載時間不低于3min。
記錄在不同抗拔力下灌漿孔螺栓的位移量。當位移突然增大傳感器讀數不再增加、螺栓周?chē)炷疗茐臅r(shí)的荷載即為zui大抗拔力。
更多關于這款設備的新信息請關注濟南旭聯儀器官網，或者聯電垂詢：0531-85966136,24小時移動電話：15966628811（微信同步）
1試驗儀器安裝
2試驗儀器技術要求
| 儀器名稱 | 技術指標 | ||
| 里程 | 分度值 | 精度 | |
| 荷載測試系統 | 500KN | 0.5KN | 1% |
| 讀數顯微鏡 | 10mm | 0.01mm | 0.01mm |
| 百分表 | 30mm | 0.01mm | 1級 |
| 電子秒表 | >2h | 1s | 1s |
| 油壓千斤頂 | 500KN能保證連續加載 | ||
3加荷方法
將拉力螺桿旋入管片灌漿螺栓套中，再將管片置于拉力架里，并使螺桿與拉力架用螺絲連接后，整體放置在支承架上，支承架承托著管片兩側，當千斤頂軸心升起時，拉力架帶動螺桿向下拉，拉力螺桿通過螺栓套內螺牙傳遞力帶動螺栓套向外拉拔，以測試灌漿孔螺栓套的zui大抗拔力。
4試驗方案
1.將管片平穩安放在試驗架上，將拉力螺栓桿旋入灌漿孔中；
2.將拉力螺栓桿用鋼絞線與千斤頂連接；
3.安裝測量傳感器，開始加載測試；
5在拉力架下方安放2個行程為50mm的百分表，當螺栓套受力時，百分表的讀數顯示螺桿的位移量；當百分表讀數突然增大，壓力不再上升，說明螺栓套對拉力螺桿的嵌裹力或混凝土對螺栓套及拉力螺桿的握裹力已被破壞。
6荷載分級和持續時間
采用分級加荷方式。當荷載小于正常使用短期荷載檢測值時，每級荷載為該荷載載值的20%；當荷載大于該短期荷載值時，每級荷載為該荷載值的10%；當荷載接近承載力荷載檢驗值時，每級荷載為承載力檢驗荷載設計值的5%；每級恒載時間不低于3min。
記錄在不同抗拔力下灌漿孔螺栓的位移量。當位移突然增大傳感器讀數不再增加、螺栓周?chē)炷疗茐臅r(shí)的荷載即為zui大抗拔力。
更多關于這款設備的新信息請關注濟南旭聯儀器官網，或者聯電垂詢：0531-85966136,24小時移動電話：15966628811（微信同步）
